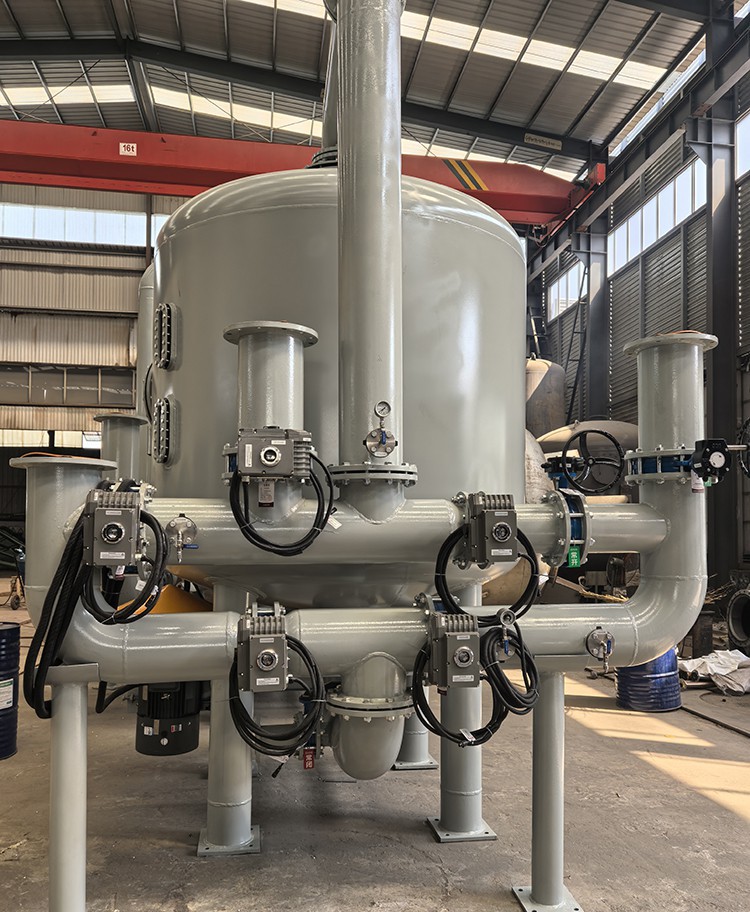

在工業水處理領域，高速微濾過濾器憑借其有效、穩定、節能的特性，成為循環水凈化、污水處理等場景的核心設備。其內部結構設計融合了材料科學、流體力學與智能控制技術，通過精細組件協同工作，實現微米級顆粒的有效截留與濾料再生。本文將從核心結構、材料特性及運行邏輯三個維度，系統解析高速微濾過濾器的內部構造。

　　一、外殼與支撐框架：穩定運行的基石

　　高速微濾過濾器的外殼通常采用316L不銹鋼或高強度工程塑料制造，具備耐腐蝕、抗高壓的特性。例如，某型設備外殼設計壓力可達1.6MPa，可適應化工、電力等行業的復雜水質環境。外殼內部集成環形支撐框架，通過模塊化設計將濾芯固定于中間軸位置，確保設備在高速過濾（濾速可達80-90m/h）時濾芯不發生偏移或振動。支撐框架的流線型設計還能減少水流阻力，降低能耗。

　　二、濾芯組件：微孔攔截的核心單元

　　濾芯是高速微濾過濾器的“心臟”，其性能直接決定過濾精度與效率。當前主流濾芯采用兩種技術路線：

　　?1.高分子微孔膜濾芯?：以聚丙烯（PP）或聚偏氟乙烯（PVDF）為基材，通過熱熔或拉伸工藝形成三維微孔結構，孔徑范圍0.1-10μm。此類濾芯具有通量大、抗污染性強的特點，可攔截水中懸浮物、膠體及部分細菌。

　　?2.懸浮濾料濾芯?：由高分子微孔顆粒（粒徑0.5-2mm）填充而成，濾料顆粒間形成動態孔隙網絡。當水流通過時，顆粒受水力作用自動調整排列，實現“深層過濾+表面截留”的雙重效果。某技術數據顯示，800mm厚濾料層對1μm以上顆粒的攔截率可達98%，且濾料懸浮狀態可避免傳統砂濾器的板結問題。

　　濾芯的密封結構同樣關鍵。采用雙O型圈或卡箍式快速接頭設計，確保濾芯與外殼連接處零泄漏，防止未過濾水短路。部分特殊型號還配備壓力監測接口，可實時反饋濾芯壓差變化，為智能反洗提供數據支持。

　　三、流體分配系統：均勻過濾的保障

　　高速微濾過濾器采用“下進水上出水”的逆流設計，進水通過底部布水器均勻分散至濾芯底部，水流自下而上穿透濾層。布水器通常由多孔板或旋流導流板構成，其開孔率與孔徑需經過流體力學模擬優化，以確保水流均勻性。例如，某型設備布水器開孔率達35%，可使濾芯各區域流量偏差控制在±5%以內，避免局部過載導致的過濾效率下降。

　　出水口則設置于設備頂部，通過集水槽收集過濾后的清水。集水槽內部采用斜坡導流設計，減少水流死角，防止雜質沉積。部分型號還集成在線濁度儀，可實時監測出水水質，當濁度超過設定值（如0.5NTU）時自動觸發反洗程序。

　　四、反洗再生系統：長效運行的秘密

　　反洗是高速微濾過濾器維持有效運行的關鍵環節。其內部集成三重反洗機制：
　　?1.側攪拌清洗?：通過設備側壁的攪拌槳高速旋轉，產生渦流沖刷濾料表面，剝離附著雜質。相比傳統水力反洗，該技術可減少反洗水量90%以上（排污水量僅0.05%-0.5%）。
　　?2.壓縮空氣擦洗?：部分型號配備壓縮空氣接口，通過脈沖式進氣使濾料顆粒劇烈摩擦，進一步清除深層污垢。

　　?3.濾料自動翻滾?：懸浮濾料濾芯在反洗時，濾料顆粒受水流與氣流作用自動翻滾，實現“自清潔”。某技術報告顯示，該設計可使濾料再生周期延長至72小時，且再生后過濾效率恢復率達99%。

　　五、智能控制模塊：無人值守的支撐

　　現代高速微濾過濾器集成PLC控制系統，通過壓力傳感器、流量計及濁度儀實時采集運行數據?？刂颇K可自動執行以下操作：
　　1.根據壓差（如ΔP≥0.1MPa）或時間（如每8小時）觸發反洗程序；
　　2.動態調整反洗強度（攪拌轉速、進氣量），適應不同水質條件；
　　3.生成運行日志，記錄過濾量、反洗次數及能耗數據，為設備維護提供依據。
　　高速微濾過濾器的內部結構是材料科學、機械設計與智能控制的融合。從耐壓外殼到濾芯，從均勻布水到智能反洗，每一處設計均圍繞“有效、穩定、節能”的核心目標優化。隨著工業水處理對水質要求的不斷提升，高速微濾過濾器的結構創新將持續推動行業技術進步，為綠色制造與循環經濟提供關鍵裝備支持。
